FFU的sop系統使用與講解
包括使用目的、適用范圍、裝置說明、系統操作說明及注意事項等。
當今在電子行業普遍使用的FFU(Fan FilterUnit)機組由箱體、無蝸殼風機、
高效過濾器以及控制元件等組成，實際就是一種自帶風機層流單元的型式，既可以作層流單元使用，也可以用于亂流潔凈室的送風單元，而且主要是用于電子行業。電子行業的特點是建設規模比較大，潔凈室的空間面積也比較大，潔凈度的等級也比較高，尤其是千級、百級比較多，而且改造也相當頻繁。在電子行業中常規的凈化空調系統往往存在投資大、能耗高、靈活性不夠、改造調整困難，施工周期長，改造費用比較高等缺點。
如何使用FFU的sop系統
1.目的
為確?？照{(diào)系統正常運行，室內潔凈度、溫度、濕度、壓差等重要參數符合設計要求，滿足日常生產需要，更好的產品服務，特編寫此操作規程。
2.適用范圍
A6-1 MEMS廠務整個空調FFU系統
3.裝置說明

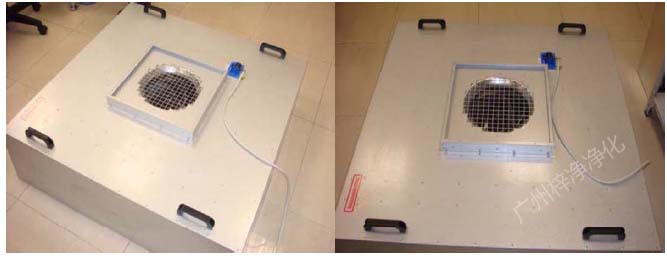

3.1規格4*4FFU正面

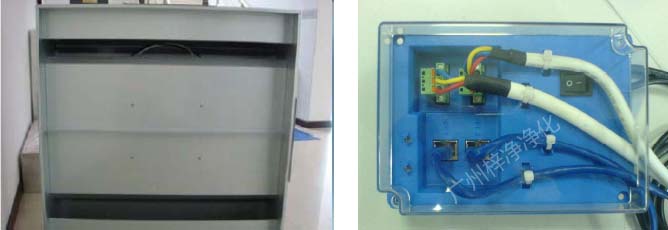

3.2背面以及接線盒
4.系統操作說明及注意事項
4.1安裝說明：
安裝前先開一天空調使室內空氣清潔，然后關閉開始安裝。風機和高效要在凈房?jī)?nèi)拆封以免污染。先放置 AST II到龍骨上，要使 AST II的進風面向上、出風面在下面，再放置 FFU箱體到 AST II上，必須保證AST II在FFU箱體的邊框內。各個步驟必須輕拿輕放，保證產品不在安裝過程中損壞。AST II放置時要豎直放置，不能平放，且放置時要靠墻放置，否則會把AST II的濾紙摔壞。整個安裝過程中安裝人員必須佩戴無塵室專用手套，穿無塵服，防止人員污染過濾器和FFU箱體。搬動過濾器時要拿過濾器的邊框，防止尖銳物體刺穿過濾器濾紙。
4.2注意事項：
EC FFU的硬件連接和網絡結構。elisa 7.0是一個建立在現有公用基礎網絡平臺上，基于開放式標準能夠?qū)崿F(xiàn)綜合無縫式信息傳遞和交互操作的多級別控制系統。
⑴主網關和次網關聯合控制方式主網關和次網關通過TCP/IP協議與以太網上的服務器連接。主網關做為一個小型的智能信息處理器，負責管理系統中所有次網關和風機過濾單元（以后簡稱FFU）傳遞的操作信息。每個次網關具備8個通信接口，最多可以同時管理248（8×31＝248）臺FFU，次網關之間可以依次串接起來，最多可以接32個次網關。所以一個主網關所能控制的最多FFU就是7936臺。⑵主網關單獨控制方式主網關有1個通信接口，如果FFU的數量少于31臺則可以直接將FFU與通信接口連接。
4.3操作說明：

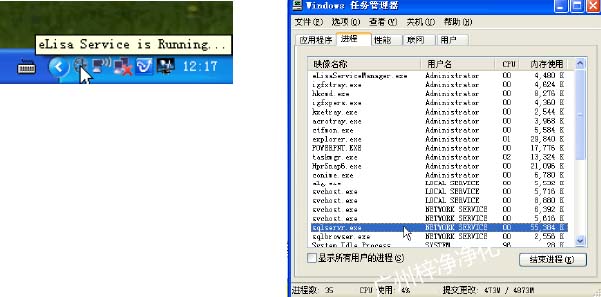

1、電腦啟動時必須加載以下兩個程序。如圖。
（1）elisa service manager
（2）SQL server service manager

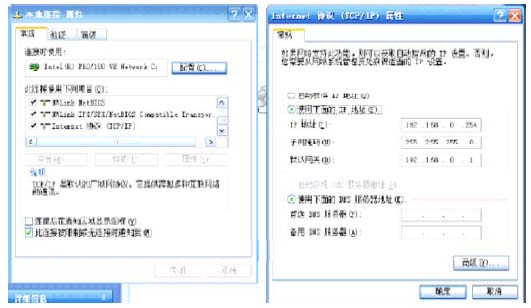

2、在“本地連接”中固定電腦的IP地址，不能設為“自動獲得IP地址”。如圖

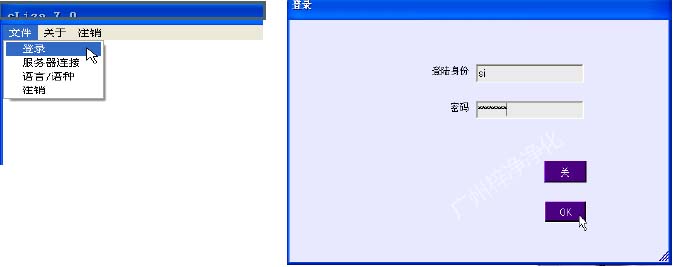

3、登陸用戶點擊電腦桌面“elisa7.0 manager”圖標后點擊“文件”－>“登錄”，輸入用戶名“si”密碼“password”—>點擊“submit”進入elisa管理界面。如圖。

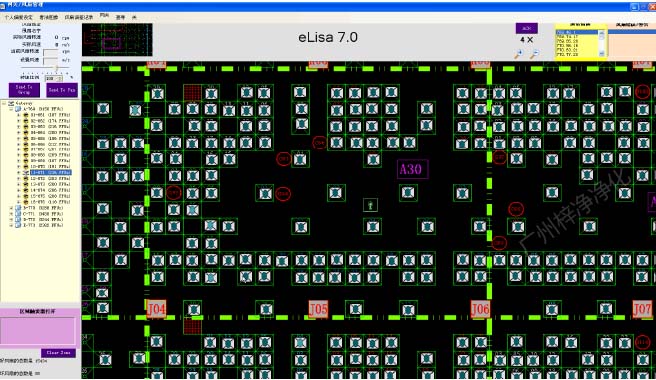

4、Gateway/Fan Management網關/風扇管理進入“網關/風扇管理”界面如下圖。

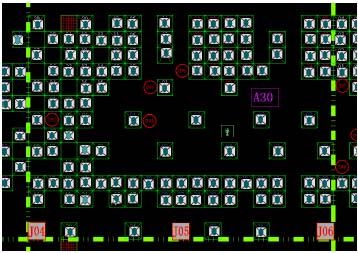

5、FFU布置說明
上圖中每一個圓圈所在的方塊表示一個FFU，每個FFU都按照設計要求被擺放在特定的地點，并且按照 FFU編碼的不同被區分開。（注：FFU的編碼，為了便于管理，每臺FFU都有自己的編碼，如“G03－F31”“G126－F05”等，其中“G03－F31”表示的意義是：此臺FFU的組別是3，風扇地址是31。而“G126－F05”表示此臺FFU組別是126，地址是5）

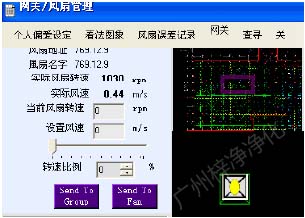

6、FFU調節
上圖的圖框中顯示的是當前被選中的風扇的參數。管理者可以通過兩種途徑來調整此臺FFU的風扇轉速。（1）在“當前風扇轉速”中輸入所需要的轉速。（2）在“轉速比例”中輸入0～100來調節當前風扇轉速的比例。圖中兩個藍色按鈕的作用分別是將所設定的轉速信息發送到此臺FFU或者此臺FFU所屬的整組FFU。
7、FFU各顏色代表的意義
從左邊數第一個：FFU的轉速小于955轉的時候FFU的圖標顯示的顏色。第二個：FFU的轉速在955到1100轉之間時FFU的圖標顯示的顏色。
第三個：FFU大于1100轉時的顏色。（以上的轉速區間可以更改，在下文中說明）第四個：FFU為0轉。第五個：FFU馬達損壞。第六個：FFU馬達報警(解決辦法：1、電源接觸不良，可關掉電源，重新打開電源；2、馬達內部硬件問題，更換新馬達。）第七個：FFU通信錯誤（中斷，解決辦法：1、現場查看FFU電源是否打開？2、用手持儀查看地址是否正確？3、以上無法解決問題，請更換新馬達或通訊模塊。）（具體可參考：）

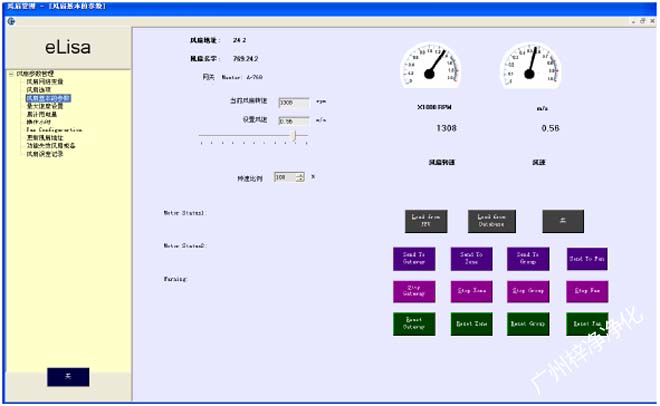

8、FFU參數調節
在“風扇基本參數”中可以看到和更改該FFU的轉速信息，首先軟件會從FFU中讀取數據，然后管理者可以在轉速欄中改變FFU的轉速，并且將信息選擇發送到不同的地方。從而實現對單個或整組或整個網關FFU的調速。也可以按照所設定轉速的比率來調整FFU的轉速。
9、FFU運行參數查看

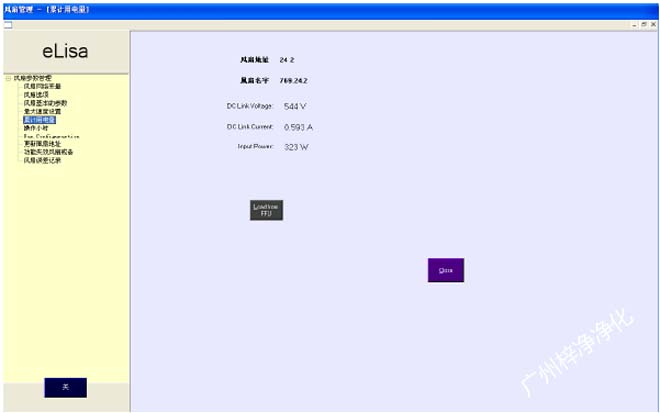

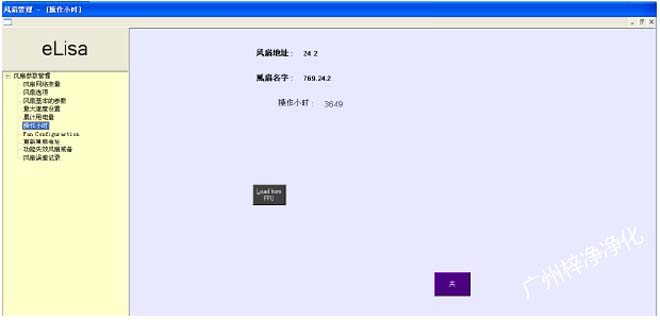

在下圖中顯示了當前FFU的即時電源電壓，電流和功耗數在“操作小時”中讀取FFU從開始運轉到當前時間的累計工作小時。
5.異常處理事項
6.相關設備規格
7.系統維修,保養校正周期及允收標準.
7.1每年對空調系統的FFU經行兩次風速檢測，風速出現差異時，應對FFU風機經行全面的檢修并考慮更換高效過濾器。
7.2每年對空調系統中的FFU經行兩次泄露率檢測，如某一監測點讀數異常，應更換改FFU高效過濾器，更換后重新做檢測。
7.3日常檢測潔凈室粒子數目或微生物數目超標，應該對FFU的風速及高效過濾器經行檢測
8.安全作業標準
8.1啟動空調機組及相應的設備應為專職人員經行操作。
8.2打開機組控制柜必須具備相應安全保障措施才能經行操作。
8.3生產結束應先斷熱水系統，冷水系統再關排風機，最后關風機。
8.4維修人員需要具備相應的操作資格，涉及電操作應兩人以上人員操作。
8.5現場施工必須穿戴好必要的勞保用品。
